Pince ampèremétrique
Une pince ampèremétrique est un instrument de mesure de l’intensité du courant électrique, mais contrairement à l’ampèremètre, il n’est pas nécessaire d’ouvrir le circuit : il suffit de faire passer le câble électrique (celui dans lequel passe le courant à mesurer) à l’intérieure d’une pince.
CA60
- Manuel d’utilisation :
CA60_Operating Instructions.pdf
Vue d’ensemble

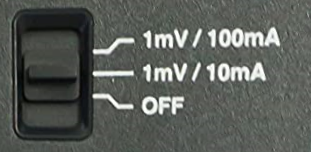

Sensibilité
La pince ampèremétrique CA-60 s’utilise en sonde de courant : elle permet de convertir l’intensité du courant mesuré en une tension à son image, selon une sensibilité réglable :
Elle ne possède pas d’écran. Il faut mesurer la tension de sortie, à l’aide d’un voltmètre ou bien d’un oscilloscope.
Utilisation de la pince
Sa pince possède une petit orifice, mais largement suffisant pour y passer les câbles de laboratoire.
Remarque : pour doubler sa sensibilité, il est suffit de faire passer le câble 2 fois dans la pince !
Remise à zéro
Ce type d’appareil se dérègle légèrement avec le temps (au bout de quelques minutes).
Juste avant de faire une mesure, il faut le remettre à zéro avec le bouton prévu à cet effet :
Mise hors tension
ATTENTION !
Ce modèle de pince fonctionne sur pile !! Il faut donc l’éteindre après utilisation !!
