Vue d’ensemble

Utilisation de SX-Metro

SX-metro est un logiciel permettant d’utiliser l’oscilloscope à partir d’un ordinateur : réglages, commandes et affichage des oscillogrammes.

• Brancher le câble coté oscilloscope : ATTENTION au sens du connecteur

• Lancer le logiciel SX-metro
  Il propose l’établissement de la connexion avec un oscilloscope :

• Démarrer le contrôle à distance :


Prendre une unique mesure

Il est possible d’enregistrer une unique mesure, pour une durée correspondant à l’intervalle de l’écran, déclenché automatiquement par trigger (c’est à dire lorsque le signal franchit un seuil donné).

Sur l’oscilloscope

• Mettre l’oscilloscope en mode avec le bouton

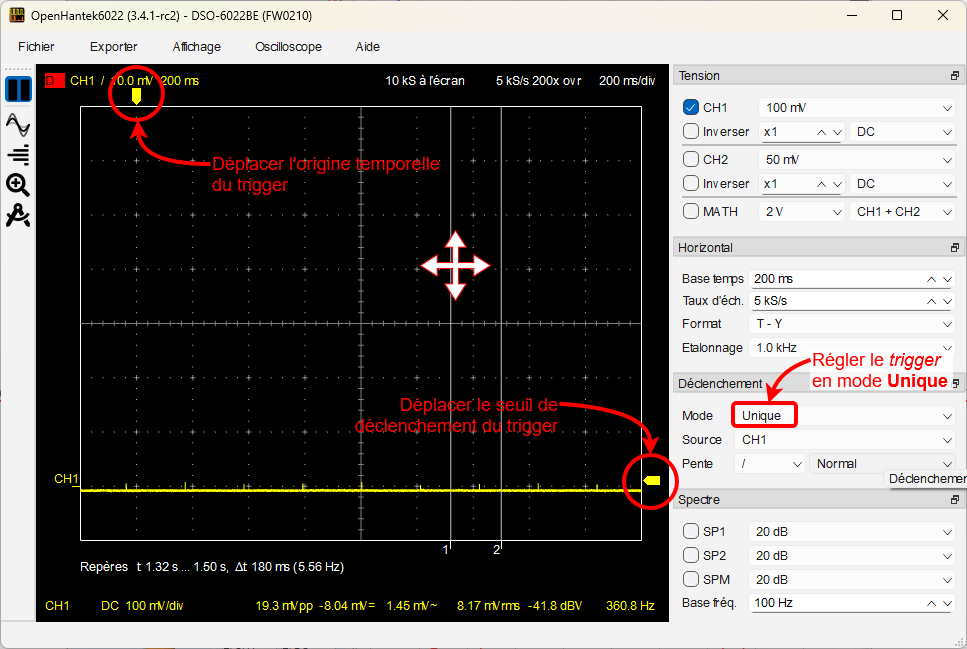

• Régler le seuil en fonction de l’événement à enregistrer

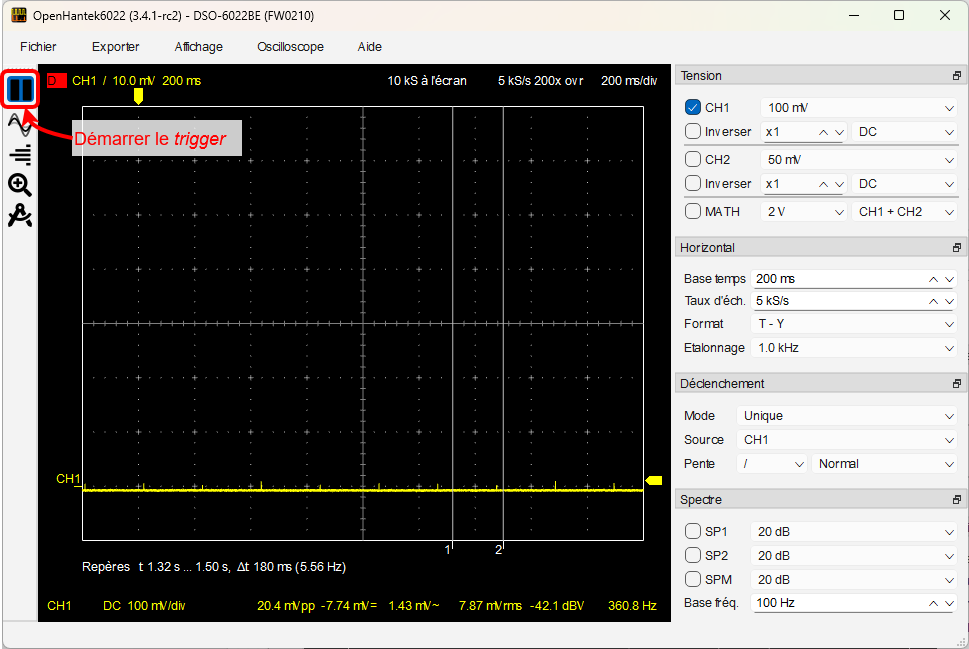

• Appuyer sur pour remettre à zéro le trigger.

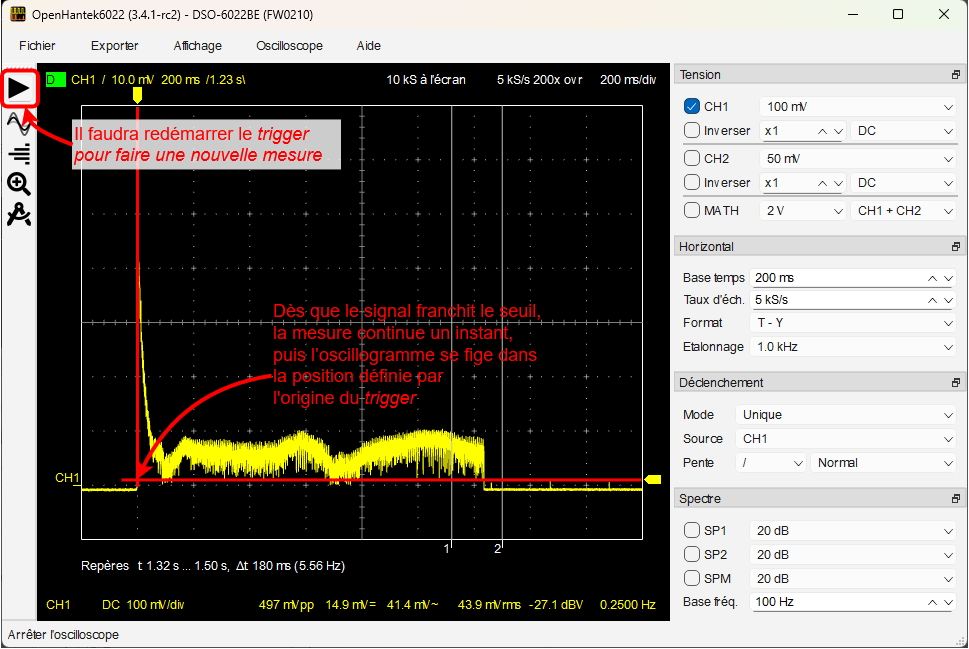

  Le trigger de l’oscilloscope passe en mode « prêt », le signal défile dans l’attente du franchissement du seuil …

Sur SX-metro
